Conexiones Eléctricas Residenciales

CONEXIÓN EN LA ACOMETIDA

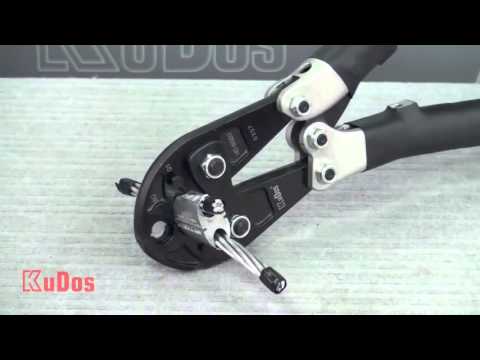

La unión del cableado de Unión Fenosa  con el cableado de la acometida debe ser siempre a través de conectores o dados, estos son prensado con una tenaza especial. Con esto evitamos flojedad en la conexión y sulfatación, esto puede provocar perdidas de voltaje, o subidas de voltajes con lo que conllevaría a un incendio.

Así son los conectores que se usan para los calibres AWG 8 unir el aluminio (Union Fenosa) y el cobre (Cableado de la Acometida).

CENTRO DE CARGA
8 Espacios
3Hilos #8 (2Fases 1Neutro)
2 espacios = Main
2 espacios (#10) = Utilizados para 220 volts
1 espacios (#12) = Luminarias
1 espacio (#12) = tomacorrientes
1 espacio (#12) = Refrigeradora y cocina
1 espacio (#12) = lavadora


COLORES DE LOS CABLES
Rojo y Negro son usados para identificar la linea viva
Blanco es usado para el neutro
Verde es usado para tierra
Azul es usado para conectar el switch con la luminaria

CONDUCTORES ELECTRICOS
Se recomienda comprarlos en SINSA

BREAKER O INTERRUPTORES
Para breaker o interruptores de 15 Amp utilizar AWG 14 (Usados para luminarias)
Para breaker o interruptores de 20 Amp utilizar AWG 12 (Usados para tomacorrientes)
Para breaker o interruptores de 30 Amp utilizar AWG 10 (Usados para equipos de consumo alto como microondas, refrigeradoras, lavadoras, etc)

MATERIALES ELECTRICOS
Usar cinta electrica 3M "Tape Premium de Vinyl Super 33+"
WireNut 3M Azul/Gris

Combinaciones posibles de los wirenut
T/Y+ : 2#20 2#18 2#16 2#14 2#12
T/R+ : 2#18 2#16 2#14 2#12
            4#14 3#12 6#14 4#12 3#10 5#12
B/G+ : 4#14 3#12 6#14 4#12 3#10 5#12
            2#8 6#12 4#10 5#10

Ejemplo con el wirenut T/Y+ 2#12: significa que pueden usarse 2 conectores AWG12

EMPALMAR CABLES

INSTALACIÓN DE TOMA CORRIENTE
Rojo #12 = vivo (Se puede usar Negro como linea Viva Siempre va conectado a la ranura mas pequeña)
Blanco#12 = neutro
Verde#14 = tierra ( En el video la tierra esta descubierta)
Braker 20 Amperios

INSTALACIÓN DE BUJÍA A SWITCH SENCILLO
Negro #12 = vivo
Azul #12 = vivo del swith a la luminaria
Blanco #12 = neutro
Verde #14 = tierra
Braker 15 Amperios

TOMACORRIENTE Y SWITCH

CANALIZACIÓN DE CONEXIONES ELÉCTRICAS
Manual Tecnico de Tubos
Tuberia Conduit

Se utilizan cajas de 2x4 pulgadas
Tubos conduit de 1/2 pulgada
Tubos conduit de 3/4 pulgadas
Cajas de 4x4 pulgadas
Conectores conduit de 1/2 pulgada
Conectores conduit de 3/4 pulgada
Canaletas para extension electricas (tomacorrientes o luminarias)
Codos conduit

Ej. Para conexiones donde utilizaremos cable calibre awg #12
Area del cobre mm2 = 3.31
Conduit           Numero Conductores #12
1/2                  8
3/4                  15
1                     25
1 1/4               43
1 3/4               59
2                     99
2 1/2               141
3                     218
3 1/2               293

CALCULO DE MATERIALES

DISEÑO DE PLANO ELÉCTRICO

FALLAS EN CONEXIONES ELÉCTRICAS

Sobrecarga: Generalmente se considera entre 1 y 10 veces el valor nominal de corriente marcado en la placa del interruptor (braker)

Cortocircuito: Condición en la que la corriente que pasa a través del interruptor es mayor a 10 veces su valor nominal.

Falla a Tierra: Es una fuga de corriente que busca un medio de conducción para drenar a tierra. Se produce cuando se tiene un deterioro del aislante (generalmente provocado por una sobrecarga)

Los efectos en el cuerpo humano:
1 A = paro cardíaco
75 mA = umbral de fibrilación cardíaca irreversible.
30 mA = umbral de parálisis respiratoria
10 mA = contracción muscular (tetanización)
0.5 mA = sensación muy baja

La reacción fisiológica depende:

• de la tensión de contacto
• de la naturaleza y duración del contacto
• de la edad y de la sensibilidad del sujeto

Falla por arco eléctrico: cuando una corriente eléctrica cruza un espacio de aire desde un componente energizado a un componente puesto en la tierra, se produce una descarga de plasma brillante conocido como  un arco. Estos se generan en enchufes en mal estado, cables con el aislamiento roto, perforados, partidos
